产品名称

8K系列智能数字/光柱显示控制仪

没有此类产品
产品型号
WP-8K-91-T03E8220-T
产品展商
其他品牌
产品描述

8K系列智能数字/光柱显示控制仪 本系列产品采用表面封装模块化工艺,输出回路均采用光电隔离,独立供电,提高了抗干扰能力。采用最新无跳线技术,使输入端口具备万能信号输入功能,只需通过改变内部参数,即可实现多种输入信号(各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。

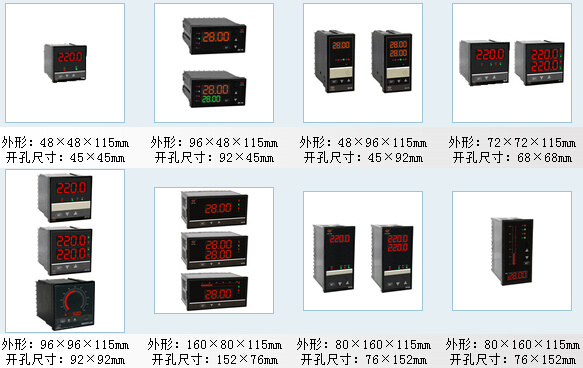

产品外形

8K系列智能数字/光柱显示控制仪

产品接线图

48×48仪表接线图

8K系列智能数字/光柱显示控制仪

72×72仪表接线图

8K系列智能数字/光柱显示控制仪

96×96仪表接线图

8K系列智能数字/光柱显示控制仪

160×80、80×160仪表接线图

8K系列智能数字/光柱显示控制仪

96×48、48×96、96×96、160×80、80×160仪表接线图

8K系列智能数字/光柱显示控制仪

96×48、48×96、96×96、160×80、80×160仪表接线图

8K系列智能数字/光柱显示控制仪

型谱表

型  号
   说   明
WP-8K
-□ -T□□ E□ □□ -□
外形尺寸
1                160X80mm(横式)
2                80X160mm(竖式)
4                48X48mm(方式)(注1)
5                96X48mm(横式)
6                48X96mm(竖式)
7                72X72mm(方式)(注2)
8                96X96mm(方式)
显示特征
  1              单屏显示
2              双屏显示(下屏显示输入/报警设定值)
3              单屏单光柱(外形尺寸代码为1、2、9才有)
输入类型
  □□            参见“输入类型表”
通讯方式
  0          无通讯接口
2          RS-232C通讯接口
8          RS-485通讯接口
控制/报警
输出
  0        显示(无控制/报警输出)
1        一个继电器+SSR(AL2)DC9V
2        两个继电器
4        四个继电器
5        一个继电器+SCR(AL2),可触发600V/100A可控硅
6        一个继电器+可控硅(AL2)负载5A
9        特殊控制输出
变送输出
  0      无变送输出
2      4-20mA变送输出,负载≤750Ω
3      0-10mA变送输出,负载≤1.5KΩ
4      1-5V变送输出,负载≥250KΩ
5      0-5V变送输出,负载≥250KΩ
6      2路4-20mA变送输出(注3)
7      2路1-5V变送输出(注3)
8      1路4-20mA,1路1-5V变送输出(注3)
9      2路特殊变送输出(注3)
馈电输出
  0    无馈电输出(可省略)
P    DC24V带一个馈电输出,负载≤30mA
2P    DC24V带两个馈电输出,每路负载≤30mA
供电方式
     AC220线性电源(可省略)
T  AC90-265V开关电源供电
W  DC24V供电

★ 注1:外形尺寸48×48仪表, 只能选择报警1+报警2/变送/485通讯/馈电功能, 不能多于2个以上; 例:选择上限报警+下限报警、报警+通讯、报警+变送等;变送和馈电不能同时选择;无双屏显示;无(22~26)V交直流电源供电。

★ 注2:外形尺寸72×72仪表, 选择报警+变送+485通讯+馈电功能,不能多于3个以上;变送和馈电不能同时选择。

★ 注3:两路变送输出,只能有一个报警输出,无馈电输出;无(22~26)V交直流电源供电。

● 型号举例: 某工程需控制温度仪表功能为:单屏显示、与上位机通讯方式为RS-485、将现场温度转换成标准的DC(4~20)mA信号输出、另带2个继电器控制输出、传感器为K型热电偶、外形尺寸为96×96。

选择型号为:WP-8K-91-T03E8220-T
