产品名称

智能数字/光柱显示控制仪

没有此类产品
产品型号
WP-C801-00-08-N、WP-C403-01-12-H、WP-T804-81-08-2H2L
产品展商
其他品牌
产品描述

智能数字/光柱显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制,并能对各种非线性输入信号进行高精度的线性校正。

采用最新无跳线技术,使输入端口具备单通道和万能信号输入功能,只需通过仪表菜单的简单选定,即可实现多种输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。

采用高亮度LED数码显示和高分辨率光柱显示(比例显示),使测量/控制值的显示更为清晰直观。

输出回路均采用光电隔离,抗干扰能力强。可带串行通讯接口,可与各种带串行接口的设备进行双向通信,组成网络控制系统。

产品外形

智能数字/光柱显示控制仪

产品接线图

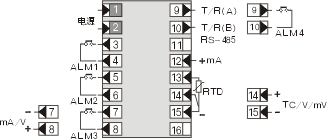

48×48仪表接线图

智能数字/光柱显示控制仪

72×72仪表接线图

智能数字/光柱显示控制仪

96×96仪表接线图

智能数字/光柱显示控制仪

160×80、80×160仪表接线图

智能数字/光柱显示控制仪

96×48、48×96、96×96、160×80、80×160仪表接线图

智能数字/光柱显示控制仪

型谱表

型  号    说   明
WP- □□ □□ -□ □□ -□ -□
外形特征 C                    单屏横式显示
S                    单屏竖式显示
D                    双屏横式显示
DS                    双屏竖式显示
T                    单屏单光柱竖式显示
TX                    单屏单光柱横式显示
外形尺寸   3                  48X48mm
4                  96X48mm(横式)  48X96mm(竖式)
7                  72X72mm(方式)
8                  160X80mm  80X160mm是(可选光柱)
9                  96X96mm(可选光柱)
控制作用   01                测量显示
03                测量显示带上、下限控制/报警
04                显示带四限控制/报警(任意组合)
通讯方式   0              无通讯接口
2              RS-232C通讯接口
8              RS-485通讯接口
输出方式   0            无输出
1            继电器输出
2            (4~20)mA输出
3            (0~10)mA输出
4            (1~5)V输出
5            (0~5)V输出
6            SCR可控硅过零触发脉冲输出
7            SSR固态继电器控制信号输出
8            特殊规格变送输出
输入类型   □□          参见“输入类型表”
第一报警   N        无控制/报警(可省略)
H        第一报警为上限报警
L        第一报警为下限报警
第二报警   N      无控制/报警(可省略)
H      第二报警为上限报警
L      第二报警为下限报警
馈电输出   P    DC24V馈电输出
供电方式      AC220V线性电源(可省略)
T  AC(90~265)V开关电源供电
W  DC24V供电

 型号举例: WP-C801-00-08-N ; WP-C403-01-12-HL ; WP-T804-81-08-2H2L
