智能多路巡检显示控制仪
智能多路巡检显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。各输入端口均具备万能信号和单通道输入功能，且各路可同时输入不同类型的信号，输入信号全切换时只需通过仪表菜单的简单选定，即可实现不同类型输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切
所属分类：
数字显示调节仪
关键词：
智能多路巡检显示控制仪
产品描述
智能多路巡检显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。
各输入端口均具备万能信号和单通道输入功能，且各路可同时输入不同类型的信号，输入信号全切换时只需通过仪表菜单的简单选定，即可实现不同类型输入信号(各种热电偶、热电阻、标准电压 / 标准电流信号)之间的轻松切换，提高了仪表的通用性和可靠性。
控制输出有二种：各路统一报警输出/变送输出;各路分别独立报警输出/变送输出。统一报警型又分为：报警记忆型和报警无记忆型。输出回路均采用光电隔离，具有良好的抗干扰能力。
具有高亮度LED数码显示和全中文大屏幕LCD液晶显示两种。可带有串行通讯接口。整机采用卡入式结构，使安装十分简便。

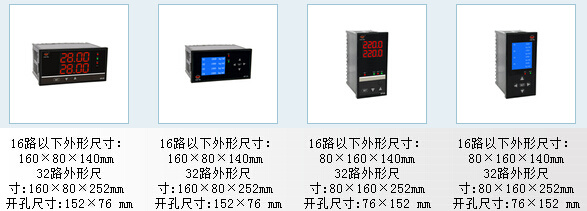

产品外形
产品接线图
接线柱式接线图(统一输出)——八路
接线柱式接线图(统一输出)——十六路

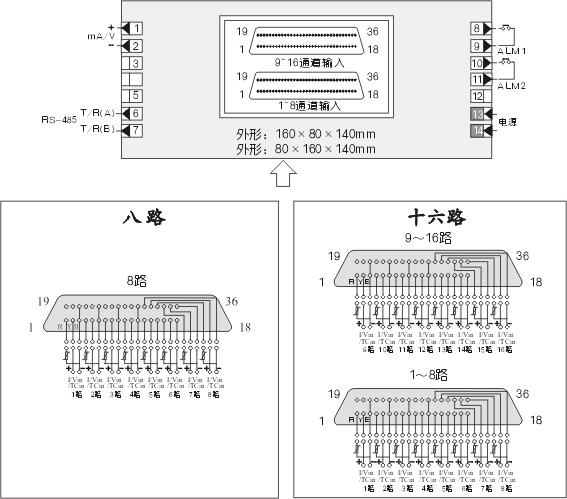

航空插头方式接线图(八路、十六路)

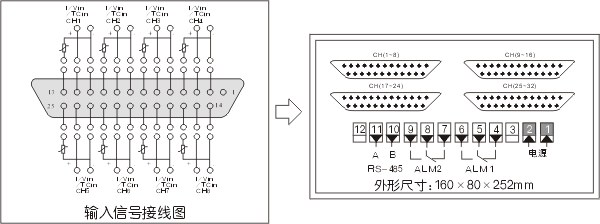

航空插头方式接线图(三十二路)
接线柱式接线图(分别输出)
航空插头式接线图(分别输出)
型谱表
| 型 号 |
说 明
|
|||||||||
| WP- | □ | □□□ | -□ | □ | -□□ | -□ | □ | □ | -□ | |
| 外形特征 | D | 双屏数码横式显示 | ||||||||
| S | 双屏数码竖式显示 | |||||||||
| MD | 液晶横式显示 | |||||||||
| MS | 液晶竖式显示 | |||||||||
| 通道 及控制 |
806 | 八路巡检测量显示 | ||||||||
| 807 | 八路巡检测量带统一报警 | |||||||||
| 808 | 八路巡检分别输出测量控制仪（注2） | |||||||||
| 809 | 十六路巡检测量显示 | |||||||||
| 816 | 十六路巡检测量带统一报警 | |||||||||
| 832 | 三十二路巡检测量带统一报警 | |||||||||
| 通讯方式 | 0 | 无通讯接口 | ||||||||
| 2 | RS-232C通讯接口 | |||||||||
| 8 | RS-485通讯接口 | |||||||||
|
输出方式 |
1 | 继电器控制或报警输出 | ||||||||
| 2 | (4～20)mA输出 | |||||||||
| 3 | (0～10)mA输出 | |||||||||
| 4 | (1～5)V输出 | |||||||||
| 5 | (0～5)V输出 | |||||||||
| 6 | SCR可控硅过零触发脉冲输出 | |||||||||
| 7 | SSR固态继电器控制信号输出 | |||||||||
| 8 | 特殊规格变送输出 | |||||||||
| 输入类型 | □ | 参见“输入类型表” | ||||||||
| 第一报警 | N | 无控制/报警（可省略） | ||||||||
| H | 第一报警为上限报警 | |||||||||
| L | 第一报警为下限报警 | |||||||||
| 第二报警 | N | 无控制/报警（可省略） | ||||||||
| H | 第二报警为上限报警 | |||||||||
| L | 第二报警为下限报警 | |||||||||
| 馈电输出 | P | DC24V馈电输出 | ||||||||
| 供电方式 | AC220V线性电源（可省略） | |||||||||
| T | AC（90～265）V开关电源供电 | |||||||||
| W | DC24V供电 | |||||||||
★ 注：
1、8路分别输出和16路巡检仪有航空插头和接线柱式接线,出厂默认接线柱式,如需航空插头请订货时注明。32路巡检仪接线方式只有航空插头。
2、分别输出为8路上限+8路下限控制报警输出或8路分别变送输出，输出继电器与变送二者选一。
选型举例：WP-D806-02-23-N-T; WP-MD832-81-23-HL-T
