产品名称

八回路闪光报警控制仪

没有此类产品
产品型号
WP-X803-0-A、WP-X803-2-B-T
产品展商
其他品牌
产品描述

八回路闪光报警控制仪 采用先进的微处理器进行智能控制,可与本公司各种控制仪表或其它接点式检测控制仪表配套使用。

可同时检测八路输入信号,输入与主机全部采用光电隔离。

报警输入信号:接点式开路报警,接点式闭路报警、TTL电平信号。

报警输出方式:闪光报警音响报警、继电器触点输出报警(可选择是否带报警记忆功能)。

采用高亮度LED数码管或长寿命平面发光管,分别显示各路的当前状态。当生产过程中的参数超过设定控制值时,报警仪将发出音响和闪光报警,同时输出报警信号。可带串行通讯接口。

主要技术参数

  输入信号   开关量        · 各种相互独立的触点信号(ON/OFF)
  TTL电平      · 标准TTL电平0~5V,高电平报警
  输出信号   开关量输出 · 继电器控制输出 — ON/OFF(带回差);
                     · 触点容量:AC 220V/3A;DC 24V/5A(阻性负载)
  通讯输出     · 标准串行双向通讯接口
                     · 通讯方式:RS-232C,RS-485
                     · 波特率— 300bps~9600bps(自由设定)
                     · (仅X803带有通讯功能)
  特性  测量通道      · 八路(在数码报警仪中不用的通道可设定关闭)
 显示方式      · 0.8英寸高亮度LED数码管各通道运行状态显示
                     · 平面发光管各通道运行状态显示
                     · 发光二极管工作状态显示
 报警方式      · 音响报警:220V/8W电铃(用户自备),蜂鸣器(仪表内自带)
                     · 闪光报警当前报警通道闪烁
 报警输出      · 继电器触点容量——AC220V/3A;DC24V/5A(阻性负载)
 消音测试      · 自备面板消音按钮及外接消音测试按钮功能
 参数设定      · 面板轻触式按键数字设定
                     · 参数设定值断电后永久保存
                     · 参数设定值密码锁定

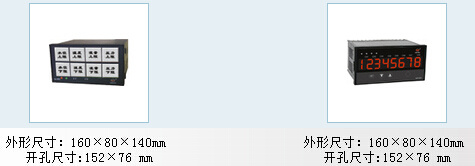

产品外形

八回路闪光报警控制仪

产品接线图

开路、闭路报警输入接线图

八回路闪光报警控制仪

TTL电平报警输入接线图

八回路闪光报警控制仪

型谱表

型     号 说     明
WP- □□ -□ -□ -□
外形特征 X               八位高亮度LED显示—有通讯功能
B              平面发光管显示(出厂默认为红色)—无通讯功能
外形尺寸   8             160×80mm
控制作用   03          闪光报警(带继电器输出)
通讯方式   0         无通讯
2         RS-232C通讯接口
8         RS-485通讯接口
输入类型   A       接点式闭路报警
B       接点式开路报警
C       标准TTL电平(订货时请标注输入范围)
D       标准规格输入
馈电输出

   DC 24V馈电输出
供电方式       AC 220V供电(线性电源,可省略)
T   AC 90~265V供电(开关电源)
W   DC 24V供电(开关电源)

注:WP-B803无通讯功能,如需带通讯输出请选用WP-X803。

注:特殊型号或要求的,请提供相关技术参数。

选型举例:WP-X803-0-A;WP-X803-2-B-T
