智能自整定PID调节仪
智能自整定PID调节仪采用先进的微处理器进行智能控制，适用于需要进行高精度调节控制的系统,并可根据被控对象自动演算出最佳调节参数。输入端口具备万能信号输入功能，只需通过仪表菜单的简单选定，即可实现不同类型输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换，提高了低度表的通用性和可靠性。可分别带有一路PID调节信号输出和一路变送信号输出，输出回路均采用光电隔离并可带串行通讯接口采用
所属分类：
数字显示调节仪
关键词：
智能自整定PID调节仪
产品描述
智能自整定PID调节仪 采用先进的微处理器进行智能控制，适用于需要进行高精度调节控制的系统,并可根据被控对象自动演算出最佳调节参数。
输入端口具备万能信号输入功能，只需通过仪表菜单的简单选定，即可实现不同类型输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换，提高了低度表的通用性和可靠性。
可分别带有一路PID调节信号输出和一路变送信号输出，输出回路均采用光电隔离并可带串行通讯接口
采用高亮度LED数码显示和高分辨率光柱显示(比例显示)，显示方式有二种：双屏数码显示、双屏数码+双光柱显示。后者将数字仪表与模拟仪表集一体，同时对测量值及调节控制目标值(或输出量)进行相对模拟量比例显示，使参数显示更为清晰直观。
带自动/手动、手动/自动无扰动切换功能。
具备多种标准外形尺寸,能适用各种测量控制场合。
整机采用卡入式结构,使安装十分简便。
产品外形

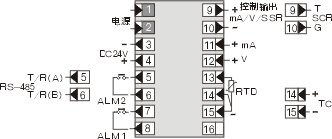

产品接线图
96×48、48×96仪表接线图
72×72仪表接线图
96×96仪表接线图
160×80、80×160仪表接线图
型谱表
| 型 号 |
说 明
|
|||||||||||
| WP- | □□ | □ | □□ | -□ | □ | □ | -□□ | -□ | □ | □□ | □ | |
| 外形特征 | D | 双屏数码横式显示 | ||||||||||
| DS | 双屏数码竖式显示 | |||||||||||
| T | 双屏双光柱竖式显示 | |||||||||||
| TX | 双屏双光柱横式显示 | |||||||||||
| 外形尺寸 | 4 | 96X48mm 48X96mm | ||||||||||
| 7 | 72X72mm | |||||||||||
| 8 | 160X80mm 80X160mm | |||||||||||
| 9 | 96X96mm | |||||||||||
| 控制作用 | 05 | 测量显示 | ||||||||||
| 通讯方式 | 0 | 无通讯接口 | ||||||||||
| 2 | RS-232C通讯接口 | |||||||||||
| 8 | RS-485通讯接口 | |||||||||||
| 控制输出 | 0 | 无输出 | ||||||||||
| 1 | 继电器控制或报警输出 | |||||||||||
| 2 | (4～20)mA输出 | |||||||||||
| 3 | (0～10)mA输出 | |||||||||||
| 4 | (1～5)V输出 | |||||||||||
| 5 | (0～5)V输出 | |||||||||||
| 6 | SCR可控硅过零触发脉冲输出 | |||||||||||
| 7 | SSR固态继电器控制信号输出 | |||||||||||
| 8 | 特殊规格变送输出 | |||||||||||
| 变送输出 | 0 | 无变送输出 | ||||||||||
| 2 | (4～20)mA输出 | |||||||||||
| 3 | (0～10)mA输出 | |||||||||||
| 4 | (1～5)V输出 | |||||||||||
| 5 | (0～5)V输出 | |||||||||||
| 8 | 特殊规格变送输出 | |||||||||||
| 输入类型 | □ | 参见“输入类型表” | ||||||||||
| 第一报警 | N | 无报警（可省略） | ||||||||||
| H | 第一报警为上限报警 | |||||||||||
| L | 第一报警为下限报警 | |||||||||||
| 第二报警 | N | 无报警（可省略） | ||||||||||
| H | 第二报警为上限报警 | |||||||||||
| L | 第二报警为下限报警 | |||||||||||
| 馈电输出 | P | DC24V馈电输出(无馈电可省略) | ||||||||||
| 供电方式 | AC220V线性电源（可省略） | |||||||||||
| T | AC（90～265）V开关电源供电 | |||||||||||
| W | DC24V供电 | |||||||||||
