简易后备操作器
简易后备操作器接收从DCS系统或PID调节器给定的模拟量信号，正常控制时，操作器输入输出相当于直通的，以实现DCS系统或PID调节器对执行机构的自动控制，当前级DCS系统或PID调节器发生故障时，操作器接收到故障状态信号，即转为手动控制状态，由按键控制操作信号的输出，当故障解除，仪表自动恢复自动状态。产品外形产品接线图操作信号输出为模拟量操作器接线图型谱表型 号说 明WP-□□□□□-□□-□-
所属分类：
数字显示调节仪
关键词：
简易后备操作器
产品描述
简易后备操作器 接收从DCS系统或PID调节器给定的模拟量信号，正常控制时，操作器输入输出相当于直通的，以实现DCS系统或PID调节器对执行机构的自动控制，当前级DCS系统或PID调节器发生故障时，操作器接收到故障状态信号，即转为手动控制状态，由按键控制操作信号的输出，当故障解除，仪表自动恢复自动状态。
产品外形

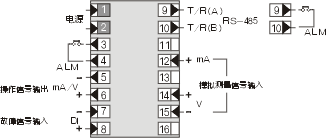

产品接线图
操作信号输出为模拟量操作器接线图
型谱表
| 型 号 |
说 明
|
|||||||||
| WP- | □□ | □ | □□ | -□ | □ | -□ | -□ | □ | □ | |
| 外形特征 | C | 横式单屏数码显示 | ||||||||
| S | 竖式单屏数码显示 | |||||||||
| T | 竖式单屏单光柱显示 | |||||||||
| TX | 横式单屏单光柱显示 | |||||||||
| 外形尺寸 | 4 | 96×48mm横式 48×96mm竖式 | ||||||||
| 8 | 160X80mm(横式) 80X160mm（竖式） | |||||||||
| 9 | 96X96mm（方式） | |||||||||
| 控制作用 | 65 | 简易后备操作器 | ||||||||
| 通讯方式 | 0 | 无通讯接口 | ||||||||
| 2 | RS-232C通讯接口 | |||||||||
| 8 | RS-485通讯接口 | |||||||||
| 操作信号 输出类型 |
2 | (4～20)mA输出 | ||||||||
| 3 | (0～10)mA输出 | |||||||||
| 4 | (1～5)V输出 | |||||||||
| 5 | (0～5)V输出 | |||||||||
| 输入类型 | 12 | (4～20)mA输入 | ||||||||
| 13 | (0～10)mA输入 | |||||||||
| 14 | (1～5)V输入 | |||||||||
| 15 | (0～20)mA输入 | |||||||||
| 16 | (0～20)mA输入 | |||||||||
| 第一报警方式 | N | 无报警（可省略） | ||||||||
| H | 上限报警 | |||||||||
| L | 下限报警 | |||||||||
| 第二报警方式 | N | 无报警（可省略） | ||||||||
| H | 上限报警 | |||||||||
| L | 下限报警 | |||||||||
| 供电方式 | AC220V线性电源（可省略） | |||||||||
| T | AC（90～265）V开关电源供电 | |||||||||
| W | DC24V供电 | |||||||||
