智能热能积算控制仪
智能热能积算控制仪采用先进的微处理器进行智能控制，主要适用于供热、供暖、制冷等热能系统中，对热水、过热蒸汽、饱和蒸汽、氯化钙水或其它制热/制冷介质中的热能进行高精度的积算与控制。本表“热能”之含义：包括热量与冷量。内部含有大容量的热能焓值表，可自动进行快速查表，计算出实时流量所对应的热能(热量/冷量)值，并自动累积计算。可检测热能系统产生的能量，还可检测热能系统输入、输出两端的温度,经过差值比较后
所属分类：
数字显示调节仪
关键词：
智能热能积算控制仪
产品描述
智能热能积算控制仪 采用先进的微处理器进行智能控制，主要适用于供热、供暖、制冷等热能系统中，对热水、过热蒸汽、饱和蒸汽、氯化钙水或其它制热/制冷介质中的热能进行高精度的积算与控制。本表“热能”之含义：包括热量与冷量。
内部含有大容量的热能焓值表，可自动进行快速查表，计算出实时流量所对应的热能(热量/冷量)值，并自动累积计算。
可检测热能系统产生的能量，还可检测热能系统输入、输出两端的温度,经过差值比较后，自动计算出用户实际热能消耗量。输出回路均采用光电隔离，有着良好的抗干扰性能。可带串行通讯接口。
采用全中文大屏幕(带背光)LCD液晶分页显示，可显示整六位的瞬时流量值、瞬时热能值、温度补偿值、压力补偿值、流量(差压、频率)值等，以及整十一位的累积流量值和累积热能值(0～99999999.999字)。累积值可精确到小数点后三位(0.001)。

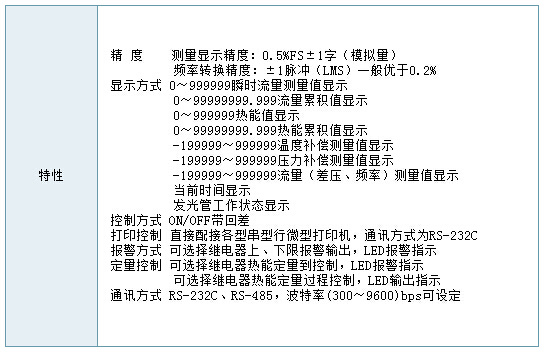

主要技术参数
产品外形
产品接线图
智能热能积算控制仪接线图
型谱表
| 型 号 | 说 明 | ||||||||||||
| WP-L | □ | □ | □ | □ | □ | □ | -□ | -□ | □ | -□ | □□ | □ |
|
| 积算方式 | Q | 热量积算 | |||||||||||
| L | 冷量积算 | ||||||||||||
|
外形特征
|
横式液晶显示（可省略） | ||||||||||||
| S | 竖式液晶显示 | ||||||||||||
|
外形尺寸
|
8 | 160×80mm,80×160mm | |||||||||||
|
计算方式
|
0 | 单路能量计算 | |||||||||||
| 1 | 双路能量差值计算 | ||||||||||||
|
控制作用
|
|
1
|
无补偿输入 | ||||||||||
|
2
|
带补偿输入 | ||||||||||||
|
3
|
过热蒸汽 | ||||||||||||
|
4
|
饱和蒸汽 | ||||||||||||
|
5
|
用户特定曲线补偿 | ||||||||||||
|
通讯方式
|
0 | 无通讯输出 | |||||||||||
| 2 | RS-232C通讯方式 | ||||||||||||
| 8 | RS-485通讯接口 | ||||||||||||
|
热能变送输出方式
|
|
2 | 电流（4～20）mA | ||||||||||
| 3 | 电流（0～10）mA | ||||||||||||
| 4 | 电压（1～5）V | ||||||||||||
| 5 | 电压（0～5）V | ||||||||||||
|
测量信号输入类型
|
□ | 流量、差压或频率(见输入类型表） | |||||||||||
| □ | 压力补偿输入（见输入类型表） | ||||||||||||
| □ | 温度补偿1输入（见输入类型表） | ||||||||||||
| □ | 温度补偿2输入（见输入类型表） | ||||||||||||
|
第一报警
|
|
N | 无控制/报警（可省略） | ||||||||||
| H | 第一报警为上限报警 | ||||||||||||
| L | 第一报警为下限报警 | ||||||||||||
|
B
|
热能定量到控制－自动启动 | ||||||||||||
|
C
|
热能定量过程控制－自动启动 | ||||||||||||
|
D
|
热能定量到控制－自动清零 | ||||||||||||
|
第二报警
|
|
N | 无控制/报警（可省略） | ||||||||||
| H | 第二报警为上限报警 | ||||||||||||
| L | 第二报警为下限报警 | ||||||||||||
|
B
|
热能定量到控制－自动启动 | ||||||||||||
|
C
|
热能定量过程控制－自动启动 | ||||||||||||
|
D
|
热能定量到控制－自动清零 | ||||||||||||
| 馈电输出 | P | 单路DC 24V馈电输出（≤30mA） | |||||||||||
| 2P | 双路DC 24V馈电输出（≤30mA） | ||||||||||||
| 供电方式 | AC 220V供电(线性电源，可省略） | ||||||||||||
| T | AC 90～265V供电（开关电源） | ||||||||||||
| W | DC 24V供电（开关电源） | ||||||||||||
★ 注：如用户选择特定曲线补偿输入(查表法)时，请在订货时提供相关技术参数或密度表格。
★ 注：如用户选择外接(启动、停止、清零)开关量输入时，请在订货时说明，接线图以随机接线图为准!
★ 注：选型示例：WP-LGS803-02-AAGN-HL; WP-LG812-82-ANGG-HL-P;
WP-LL811-04-ANAA-HL-2P; WP-LG813-02-AAGG-HL-2P
