简易操作器
简易操作器可不外接信号或接一路测量信号,即可通过按键操作直接控制操作信号输出,适用于各种阀门等的手动定位控制，显示屏显示测量值或输出百分比，用户可设。主要技术参数※操作信号输出模拟量正、反作用可设定。※操作信号输出正转、反转开关量，上、下限幅可设定。※具有万能分度号输入的位式控制表所有特点。※可带RS485/RS232隔离通讯接口。产品外形产品接线图操作信号输出为模拟量操作器接线图操作信号输出为开
所属分类：
数字显示调节仪
关键词：
简易操作器
产品描述
简易操作器可不外接信号或接一路测量信号, 即可通过按键操作直接控制操作信号输出, 适用于各种阀门等的手动定位控制，显示屏显示测量值或输出百分比，用户可设。
主要技术参数
※ 操作信号输出模拟量正、反作用可设定。
※ 操作信号输出正转、反转开关量，上、下限幅可设定。
※ 具有万能分度号输入的位式控制表所有特点。
※ 可带RS485/RS232隔离通讯接口。
产品外形
产品接线图
操作信号输出为模拟量操作器接线图

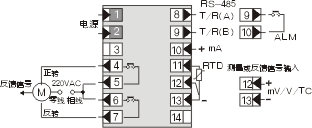

操作信号输出为开关量操作器接线图
72×72操作信号输出为模拟量操作器接线图
72×72操作信号输出为开关量操作器接线图
正反转控制信号为双向可控硅输出接线图
正反转控制信号为SSR固态继电器接线图
型谱表
| 型 号 | 说 明 | |||||||||||
| WP- | □□ | □ | □□ | -□ | □ | □ | -□ | -□ | □ | □ | ||
| 外形特征 | C | 横式单屏数码显示 | 屏幕显示测量值或输出百分比 | |||||||||
| S | 竖式单屏数码显示 | |||||||||||
| D | 横式双屏数码显示 | 上屏默认显示测量值 下屏默认显示输出百分比 |
||||||||||
| DS | 竖式双屏数码显示 | |||||||||||
| T | 竖式单屏单光柱显示 | 屏幕默认显示测量值 光柱默认显示输出百分比 |
||||||||||
| TX | 横式单屏单光柱显示 | |||||||||||
| 外形尺寸 | 4 | 96×48mm横式 48×96mm竖式 | ||||||||||
| 7 | 72×72mm | |||||||||||
| 8 | 160X80mm(横式) 80X160mm（竖式） | |||||||||||
| 9 | 96X96mm（方式） | |||||||||||
| 控制作用 | 45 | 简易操作器 | ||||||||||
| 通讯方式 | 0 | 无通讯接口 | ||||||||||
| 2 | RS-232C通讯接口 | |||||||||||
| 8 | RS-485通讯接口 | |||||||||||
| 操作信号 输出类型 |
1 | 继电器正反转控制输出(D型) | ||||||||||
| 2 | (4～20)mA输出(Q型) | |||||||||||
| 3 | (0～10)mA输出(Q型) | |||||||||||
| 4 | (1～5)V输出(Q型) | |||||||||||
| 5 | (0～5)V输出(Q型) | |||||||||||
| 6 | 可控硅正反转过零控制输出 | |||||||||||
| 7 | 固态继电器正反转控制信号输出 | |||||||||||
| 变送输出 | 0 | 无变送输出 | ||||||||||
| 2 | (4～20)mA输出 | |||||||||||
| 3 | (0～10)mA输出 | |||||||||||
| 4 | (1～5)V输出 | |||||||||||
| 5 | (0～5)V输出 | |||||||||||
| 输入类型 | □ | 参见“输入类型表”（无输入信号的操作器只有单屏显示输出百分比,代码为24） | ||||||||||
| 第一报警方式 | N | 无报警（可省略） | ||||||||||
| H | 上限报警 | |||||||||||
| L | 下限报警 | |||||||||||
| 第二报警方式 | N | 无报警（可省略） | ||||||||||
| H | 上限报警 | |||||||||||
| L | 下限报警 | |||||||||||
| 供电方式 | AC220V线性电源（可省略） | |||||||||||
| T | AC（90～265）V开关电源供电 | |||||||||||
| W | DC24V供电 | |||||||||||
